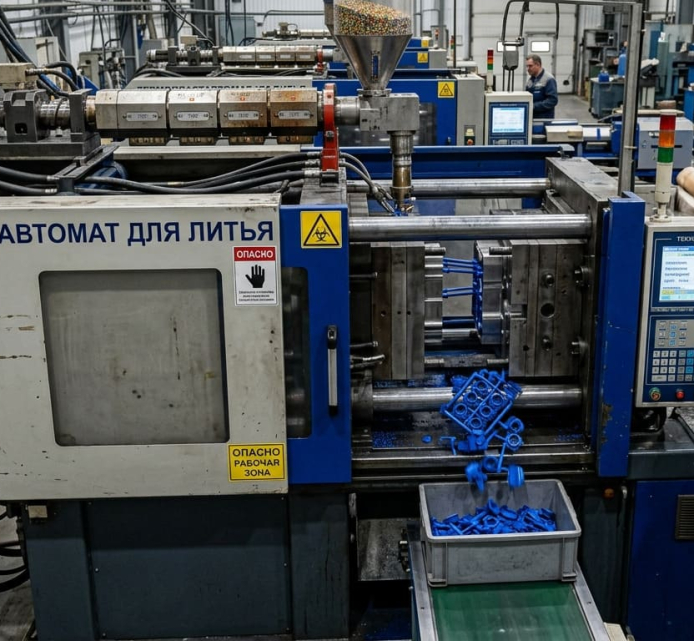

Призначення та влаштування термопластавтоматів

Під час виготовлення виробів із пластику використовується технологія лиття під тиском. Вона дозволяє оптимізувати виробничий процес і зробити його більш економічно ефективним. Для цього застосовується спеціальне обладнання — термопластавтомат (ТПА). Це інжекційна машина, яка виконує одразу кілька процесів: нагріває полімерну сировину до в’язкотекучого стану, а потім впорскує її під тиском у прес-форму.

Роботу ТПА можна налаштовувати — сучасні верстати працюють у широкому діапазоні параметрів. Завдяки цьому можна точно задавати характеристики виробів: від геометрії форми до ваги та товщини.

Як працює термопластавтомат

ТПА виконує процес лиття циклічно. Він складається з таких етапів:

1. ✅ Змикання половин прес-форми рухомою плитою до нерухомої.
2. ✅ Впорскування розплавленої сировини у форму за допомогою шнека.
3. ✅ Витримка виробів під тиском.
4. ✅ Охолодження з подальшою пластифікацією.
5. ✅ Виштовхування. На цьому етапі форма відкривається, а готові деталі скидаються в лоток.

Увесь процес триває від кількох секунд до кількох хвилин — залежно від типу виробів і налаштувань. Наприклад, тонкостінні деталі виготовляються швидше, а для виробів із товстими стінками, таких як ручки для пляшок, потрібно більше часу на охолодження.

Основні вузли ТПА

Верстат складається з кількох систем, що працюють синхронно:

1. ✅ Інжекційний вузол (модуль впорскування). Тут готується матеріал: бункер для гранул, шнек для транспортування, циліндр із нагрівальними елементами, де сировина плавиться, і сопло для подачі розплаву у форму.
2. ✅ Вузол змикання. Забезпечує фіксацію прес-форми під час лиття.
3. ✅ Гідравлічна система та система керування параметрами.

Додатково в конструкції є електронні компоненти: дисплей, система збереження налаштувань, модуль керування.

Попри однаковий принцип роботи, ТПА можуть відрізнятися конструкційно — це важливо враховувати при виборі.

Види термопластавтоматів

Верстати поділяються за типами залежно від призначення. Основна класифікація — за принципом впорскування:

1. ✅ Вертикальні. Вузол змикання розташований вертикально. Використовуються для лиття з закладними деталями.
2. ✅ Горизонтальні. Найпоширеніший тип. Впорскування і змикання відбуваються в горизонтальній площині. Підходять для серійного виробництва стандартних виробів, наприклад, пластикових кришок.
3. ✅ Кутові. Поєднують вертикальне і горизонтальне впорскування, застосовуються для складних форм.

Також ТПА відрізняються типом приводу: електричні, гідравлічні та гібридні. За типом інжекційного вузла бувають шнекові, поршневі та комбіновані.

Основні критерії вибору ТПА

Вибір ТПА залежить від призначення. Для високоточних виробів (медицина, харчова галузь) краще обирати електричні моделі — вони працюють без мастила і не забруднюють продукцію.

Також важливо враховувати:

1. ✅ Продуктивність — кількість деталей за одиницю часу.
2. ✅ Швидкість. Наприклад, серія ENGEL e-cap має цикл менше 2 секунд і використовується для масового виробництва упаковки та кришок.
3. ✅ Зусилля змикання (у тоннах) — визначає розмір виробів.
4. ✅ Об’єм впорскування.
5. ✅ Відстань між колоннами — впливає на розмір прес-форми.
6. ✅ Діапазон налаштувань — чим ширший, тим точніші параметри.

Важливо розуміти, що від типу термопластавтомату залежить ефективність виробництва та можливість забезпечити вимоги клієнта. Тому до вибору верстата потрібно підходити відповідально, враховуючи потужність, точність та економічність конкретної моделі.
